隔熱色母粒用三氧化鎢粉體可採用Na2SO4為添加劑，通過水熱法製備得到。對所得三氧化鎢進(jìn)行光催化性能的分析。樣品為選擇用0.125M Na2SO4所得的六方相三氧化鎢納米線。

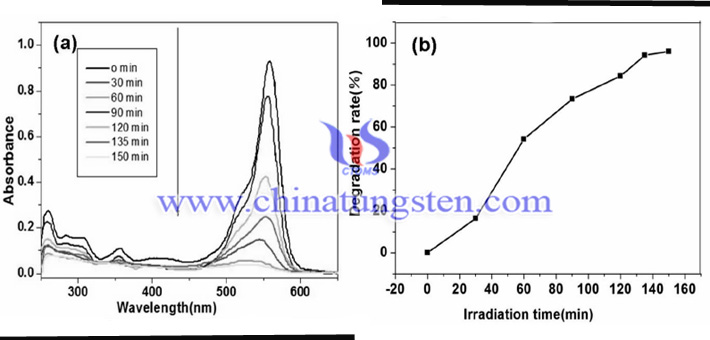

在太陽光照射下，樣品直接光降解羅丹明B溶液的實(shí)驗(yàn)結(jié)果如下圖所示。圖中a為紫外-可見吸收曲線；b為樣品光催化活性。
由圖a可以看出，在加入催化劑三氧化鎢的條件下，隨著光照時(shí)間的增長，羅丹明B溶液在550-600nm波段下的吸亮度呈大幅度下降趨勢。在未光降解前羅丹明B溶液的吸亮度為0.93074，在可見光照150min後羅丹明B溶液的吸亮度變?yōu)?.03716，根據(jù)降解率公式可知，在光照150min後的降解率為96.01%（如圖b），說明用0.125M Na2SO4所得的六方相三氧化鎢納米線具有較好的光催化活性。
更多內(nèi)容請?jiān)L問：
http://www.tungsten-powder.com/traditional/Tungsten_Trioxide.html
