球狀氧化鎢前驅(qū)體的燒結(jié)

 【中鎢在線新聞網(wǎng)-鎢新聞】

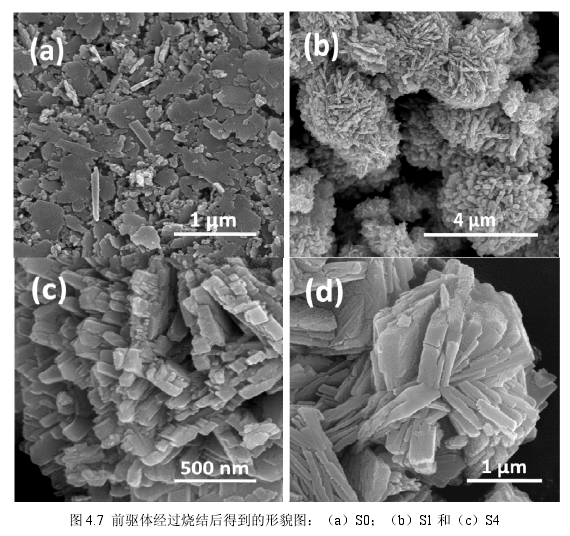

據(jù)報(bào)道，在室溫下W03·H20會(huì)對(duì)易燃有機(jī)氣體和有害氣體表現(xiàn)出一定的響應(yīng)。本實(shí)驗(yàn)中制得的W03·0.33H20和W03·H20同樣也可能會(huì)對(duì)酒精表現(xiàn)出一定的靈敏度，但是結(jié)合實(shí)際考慮，要使氣敏原件能在不同環(huán)境不同溫度下正常工作，氣敏元件必須要有足夠的穩(wěn)定性。因此，我們?cè)?00℃的溫度下對(duì)前驅(qū)體進(jìn)行了2.5小時(shí)的熱處理以便除去三氧化鎢水合物中的結(jié)晶水分子。同時(shí)，為了方便描述，我們分別將MA/W=0,1,4制備的前驅(qū)體然后再經(jīng)過燒結(jié)的最終產(chǎn)物標(biāo)識(shí)為S0, S1, S4。燒結(jié)后所得的三個(gè)樣品S0, S1和S4的形貌如圖4.7所示。從圖4.7(a)我們可以看到，樣品SO與前驅(qū)體相比，不規(guī)則的納米片的棱邊有一定程度的卷曲，散落在其中細(xì)小的納米顆粒有團(tuán)聚的趨勢(shì)。4.7(b)和(c)為樣品S1不同放大倍數(shù)下的掃描圖片，樣品S1中球狀物的大小沒有發(fā)生明顯變化，與前驅(qū)體相似，中間同樣夾著少量不規(guī)則團(tuán)聚物。從4.7(c)進(jìn)一步觀察樣品S1，我們發(fā)現(xiàn)一些構(gòu)成球狀物的納米塊之間的結(jié)合度變差，在某些納米塊之間出現(xiàn)了縫隙和孔洞，這種多空結(jié)構(gòu)對(duì)樣品的氣敏性能有著非常積極的影響。樣品S4的形貌如圖4.7 (d)所示，厚厚的大塊狀之間依舊結(jié)合緊密，很難區(qū)分出一個(gè)個(gè)單體球狀結(jié)構(gòu)。但S4與前驅(qū)體的形貌不同之處在于這些結(jié)合緊密的塊狀物的表面變得粗糙，同時(shí)還發(fā)現(xiàn)少量的裂紋出現(xiàn)在其粗糙的表面。結(jié)合以上觀察從理論分析可以得出，隨后的熱處理對(duì)前驅(qū)體的形貌有一定程度的影響，熱處理在一定程度上對(duì)樣品SO的性能有著消極影響，而對(duì)S1和S4的比表面積的增加有重要貢獻(xiàn)。

氧化鎢制品生產(chǎn)商、供應(yīng)商：中鎢在線科技有限公司

詳情查閱：www.tungsten-oxide.com

訂購電話：0592-5129696短信咨詢：15880262591

電子郵件：sales@chinatungsten.com

鎢圖片網(wǎng)站：http://image.chinatungsten.com

鎢視頻網(wǎng)站：http://v.chinatungsten.com

鎢新聞、價(jià)格手機(jī)網(wǎng)站，3G版：http://3g.chinatungsten.com

關(guān)注微信公眾號(hào)“中鎢在線”，了解每日鎢鉬最新價(jià)格
