隔熱分散液用紫色氧化鎢粉體可以通過(guò)在濕氫條件下采用APT為原料進(jìn)行氫還原制備得到。有學(xué)者對(duì)該制備工藝進(jìn)行研究，發(fā)現(xiàn)：影響紫色氧化鎢粒度的主要因素包含原料粒度、料層厚度以及水蒸氣與氫氣分壓比等等。具體有何影響，以下進(jìn)行說(shuō)明：

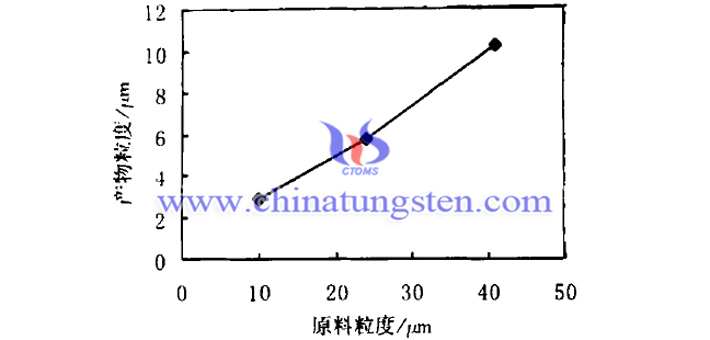

1.原料粒度對(duì)紫色氧化鎢粒度的影響。由下圖可知，原料粒度越小，得到的紫色氧化鎢粒度越小，反之，則越大。

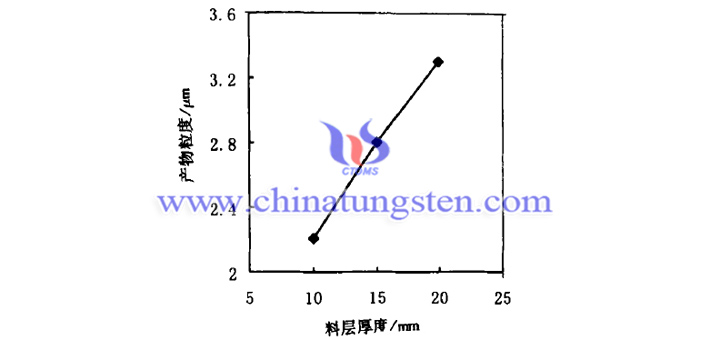

2.料層厚度對(duì)紫色氧化鎢粒度的影響。從下圖可以看出來(lái)，料層越薄，產(chǎn)物粒度越?。环粗?，料層越厚，則產(chǎn)物粒度越大，這也主要是由于厚料層中水蒸氣分壓大，有利于揮發(fā)性水合氧化鎢的生成而造成的。

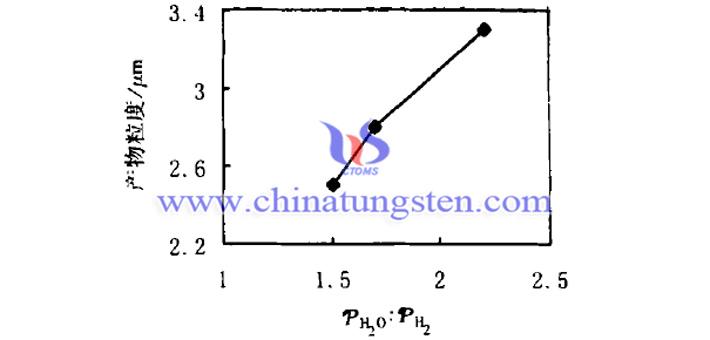

3.水蒸氣與氫氣分壓比對(duì)紫色氧化鎢粒度的影響。從下圖來(lái)看，水蒸氣與氫氣分壓比越大，即氫氣濕度約大，則產(chǎn)物的粒度越大。這是由于濕氫有利于揮發(fā)性含水氧化鎢的形成，這些揮發(fā)性含水氧化鎢可以在較細(xì)的顆粒上覆蓋，使顆粒粒度增大。
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://www.tungsten-powder.com/chinese/violet_tungsten_oxide.html
