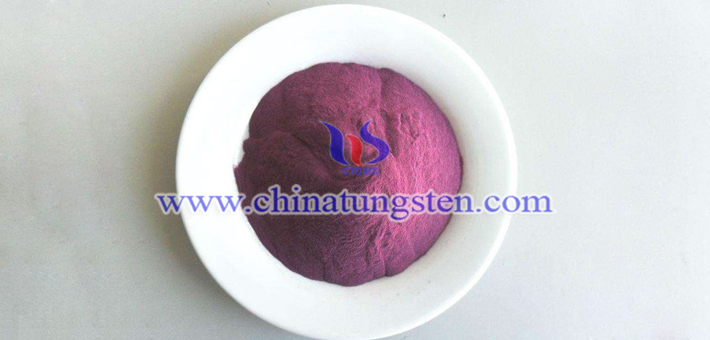

亞微細紫鎢可以用于制備亞微米鎢粉。

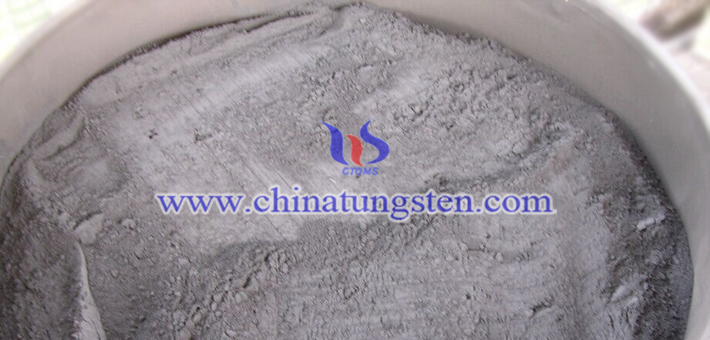

紫鎢循環(huán)還原氧化法制備亞微米鎢粉
1.紫鎢在H2中進行第一次還原，一帶溫度為640℃，二帶溫度760℃，三帶溫度860℃，當溫度達到860℃時保溫20min；
2.用第一步得到的鎢粉在空氣中緩慢地升溫到500℃進行第一次氧化，當溫度達到500℃時保溫10min；
3.利用第二步的試驗樣品、第一步和第二步的工藝條件，連續(xù)循環(huán)進行還原氧化試驗，制得鎢粉。
與目前國內(nèi)外制備亞微米鎢粉末的方法相比，采用紫鎢循環(huán)還原氧化法制備亞微米鎢粉具有設(shè)備簡單，工藝路線簡捷易行以及工藝參數(shù)易于控制等優(yōu)點。
更多內(nèi)容請訪問：
http://www.tungsten-powder.com/chinese/violet_tungsten_oxide.html
